Element Scaffolding

Migas Cepu adalah instansi yang bergerak dalam bidang sertifikasi ketenaga kerjaan. Dalam artikel ini kami akan menyampaikan tentang klasifikasi scaffolding. Scaffolding (perancah) adalah suatu rangka bangunan yang bersifat sementara dan digunakan sebagai penyangga tenaga kerja, bahan-bahan beserta peralatan kerja.

SYARAT MEMBANGUN SCAFFOLDING

-          Ketahui kondisi tempat dan lokasi pemasangan.

-          Buat gambar scaffolding sesuai beban kerja.

-          Persiapkan scaffolder. Idealnya 4 personil + kompeten scaffold.

-          Persiapkan material sesuai persyaratan dan kebutuhan.

-          Patuhi dan laksanakan syarat keselamatan kerja dengan penuh rasa tanggung jawab.

DESIGN LOAD

-          Beban mati Dead Load) ;

-          Beban Lingkungan (Environtmental Load) ;

-          Beban Hidup (Live Load) ;

-          Berat pekerja maksimum 80 kg.

-          Berat material, perkakas dan peralatan.

-          Berat beban bentur.

LOAD AND DIMENSI

	TRANSOM	LEDGER
-          Light duty 225 kg / bay	2,4 m	3,0 m
-          Medium duty 450 kg / bay	1,8 m	2,4 m
-          Heavy duty 675 kg / bay	1,275 m	1,8 m

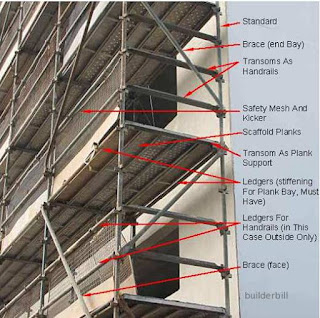

KOMPONEN SCAFFOLDING

1. Sole Plate
2. Base Plate
3. Ledger
4. Standard
5. Transom
6. Putlog
7.  Longitudinal Braces
8. Transverse Braces
9. Ties
10. Platform
11. Toe board
12. Middrail
13. Toprail

TERMINOLOGI



                 01.  SOLE PLATE

-          Untuk memperluas area tumpuan base plate.

-          Dipasang di bawah base plate.

-          Panjang papan cukup untuk 2 standard.

-          Lebar papan minimal 225 mm dan tebal minimal 35 mm.



                 02.  BASE PLATE

-          Terpasang di ujung bawah standard.

-          Berfungsi untuk mengamankan ujung bawah standard dan memperluas tumpuan standard.

-          Dimensi 150 mm x 150 mm dengan ketebalan 6 mm.

-          Panjang pin minimal 50 mm dengan diameter minimal 16 mm.

03.  STANDARD

-          Berdiri tegak di atas base plates.

-          Berada di sisi luar ledger dan transom.

-          Panjang disesuaikan dengan kebutuhan.

-          Rangka untuk memasang ledger dan transom dengan menggunakan right angel coupler.

-          Jarak antara standard disesuaikan dengan beban dan penggunaannya.

-          Tidak bengkok dan tidak terdapat kerusakan lainnya.

        04.  LEDGER

-    Rangka membujur yang menghubungkan antara standard dengan menggunakan right angle coupler.

-        Terpasang pada standard sebelah dalam.

-       Posisi berada di bawah transom dan rapat dengan transom dalam pemasangannya.

-       Pemasangannya harus rata.

-       Jarak antara satu ledger dengan ledger yang lain maksimum 2 m.

        05.  TRANSOM

-     Rangka melintang yang menghubungkan antara standard dengan menggunakan right angle coupler.

-          Terpasang pada standard sebelah dalam.

-          Posisi berada di atas ledger dan rapat dengan ledger dalam pemasangannya.

-          Pemasangannya harus rata.

-          Jarak antara satu transom dengan transom yang lain maksimum 2 m.



       06.  TIES

-   Batang yang menghubungkan rangka scaffolding dengan kontruksi lain yang permanen.

-      Berfungsi sebagai penguat dan mencegah scaffolding dari kemungkinan goyang maupun bergeser.

-      Tie untuk sisi membujur. Untuk yang pertama tidak lebih dari bay pertama dan selanjutnya setiap 3 bay.

-    Tie untuk sisi tegak. Untuk tie pertama tidak lebih dari 3 x ukuran terpendek bagian bawah dan selanjutnya disetiap 4 meter atau pada prakteknya disetiap 2 lift.

-     Setiap batang tie harus terikat pada minimal 2 standard dengan right angle coupler.



                 07.  EDGE PROTECTION / GUARD RAIL

-          Berfungsi mengamankan pekerja dan peralatan kerja terjatuh dari lantai kerja.

-          Tinggi scaffolding minimal 1,8 m harus terpasang edge protection.

-          Tinggi handrail 900 mm – 1100 mm.

-          Midrail 470 mm dari toprail atau sisi atas toe board.

-          Terpasang di sisi dalam standard dengan right angle coupler.

-          Tinggi toe board minimal 150 mm.

-     Pengikat toe board menggunakan tali serat dengan diameter 8 mm dan kawat dengan diameter 4 mm atau toe board clip.

-          Tebal papan toe board sama dengan papan untuk lantai kerja.

                 08.  BRACE

-          Berfungsi untuk mencegahatau mengamankan scaffolding agar tidak terpelintir.

-          Setiap bersilangan dengan standard harus diikat dengan swivel coupler atau jika dipasang pada ledger menggunakan right angle coupler.

-          Brace samping harus dipasang pada setiap lift.

-          Brace depan (façade brace) :

-          Menggunakan batang pipa scaffold yang panjang dan tidak lebih dari 10 m.

-   Pipa pendek, dalam satu bay terpasang pada setiap lift  dan berjarak antara maksimum 3 bay serta terpasang setinggi scaffolding.

-          Kemirigan brace antara 35^o s/d 55^o.

                 09.  PUTLOG

-          Berfungsi sebagai penopang lantai kerja.

-          Pemasangan harus rata dan sejajar dengan transom.

-     Terpasang di atas ledger dengan menggunakan putlog coupler atau right angle coupler.

-          Jarak dari sisi standard 150 mm – 250 mm.

                10.  PLATFORM PLANK

-          Berfungsi sebagai lantai kerja .

-          Jarak kerenggangan maksimal 10 mm.

-          Kelebihan ujung papan dari putlog minimal 150 mm dan maksimal 250 mm.

-      Pengikatan menggunakan tali serat dengan diameter 8 mm atau kawat  dengan diameter 4 mm.

-          Tebal papan dan jarak putlog :

TEBAL PAPAN	JARAK PUTLOG
32 mm	1,0 meter
38 mm	1,5 meter
50 mm	2,0 meter
63 mm	2,5 meter

-     Platform terbuat dari kayu keras, lurus dan bebas dari ; retak, lapuk, bermata, bergetah, bengkok, melengkung, melintir dan kerusakan lainnya.

11.  JOINING TUBE

A.    Standard

-          Penyambungan menggunakan end to end coupler atau sleeve coupler.

-          Penyambungan tidak boleh dilakukan pada :

-          Standard yang berdekatan pada lift yang sama, atau

-          Standard yang sama pada lift yang berdekatan.

-          Penyambungan standard maksimal 300 mm dari titik persilangan dengan ledger.

B.     Ledger

-          Penyambungan menggunakan sleeve coupler.

-          Penyambungan tidak boleh dilakukan pada :

-          Ledger yang berdekatan dalam bay yang sama.

-          Ledger yang sama  pada bay yang berdekatan.

-          Lebih dari satu sambungan di antara standard  yang berdekatan.

-          Bay yang paling ujung.

-          Melebihi 300 mm dari titik persilangan dengan standard.

-    Penyambungan ujung ledger maksimal 300 mm dari titik persilangan dengan standard.

  12.  LADDER (TANGGA)

-          Kemiringan tangga tidak kurang dari  4 : 1 (75^o) dan tidak lebih dari 6 : 1.

-          Kelebihan ujung tangga dari landing platform minimal 900 mm.

-       Jika menggunakan tangga portable, maka ketinggian landing platform tidak boleh lebih dari 6 m.

-          Jalur tangga menuju lantai kerja harus diberi pengaman.

-          Tangga yang dibangun dari luar harus terikat pada rangka scaffolding.

-          Jarak antara anak tangga 248 ± 2 mm sampai 306 ± mm atau prakteknya 300 mm.

-          Tangga jangan sampai mempengaruhi stabilitas scaffolding.

-          Penguat tangga (putlog ladder) dipasang pada setiap 8 anak tangga.

            13.  GIN WHEELS

-     Berfungsi untuk menaikkan dan menurunkan material scaffolding ke atau dari lantai kerja.

-          Jarak antara standard dengan gantungan pulley block maksimal 750 mm.

-          Menggunakan tali serat berdiameter 16 mm.

-          Berat beban yang diangkat maksimal 50 kg.

-     Batang penggantung pulley block terpasang pada standard menggunakan right angle coupler.

-     Jika pada standard tersebut ada sambungan, maka gunakan penyambung sleeve coupler.

-       Di sebelah kiri dan kanan poros gantungan dipasang coupler yang berfungsi untuk pengaman.

Demikian sekelumit pengetahuan yang harus dikuasai oleh seorang scaffolder berkaitan dengan tugasnya untuk menciptakan hasil kerja yang sesuai dengan standard guna mewujudkan keadaan yang aman, nyaman bagi pekerja maupun pengguna scaffolding.

Untuk koreksi dan masukan atas artikel kami ini sangat kami butuhkan dari para pembaca guna memperluas wawasan kami. Terimakasih.
